01
Un dossier normalisé
Les folios sont dessinés avec les symboles CEI 60617, et les repères attribués à partir de la description de l’armoire. D’un dossier à l’autre, un intervenant retrouve la même logique de lecture.
Partenariat technique
Nos schémas sont produits avec SchematiX
Un schéma d’armoire n’est pas un livrable de fin de chantier : c’est le document qu’on rouvre des années plus tard, en dépannage, souvent dans l’urgence. Nous travaillons avec SchematiX pour que les nôtres soient normalisés, complets et lisibles par tous.
- 10–20 min
- de saisie
- ~1 min
- de génération
- PDF + DXF
- à chaque dossier
- CEI 60617
- symboles normalisés
02
Un dossier d’exécution complet

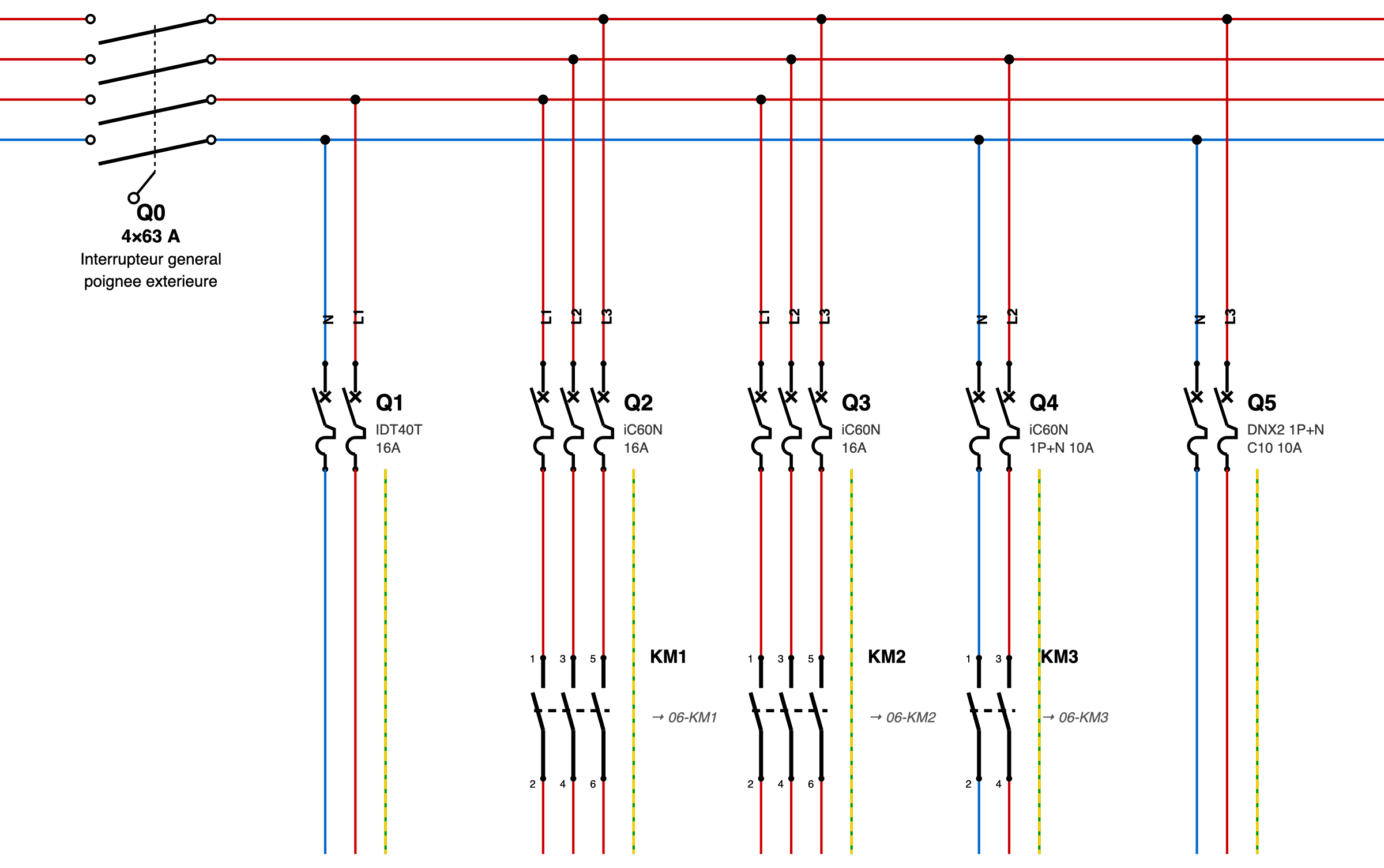

Page de garde, folios de puissance, architecture de l’automate, borniers XC, XB et XP, nomenclature. Livré en PDF, et en DXF modifiable dans notre CAO.
03
Un interlocuteur technique
SchematiX connaît notre métier et nos contraintes. Les évolutions de l’outil viennent des besoins rencontrés sur nos chantiers, pas d’un catalogue de fonctions.
Ce que fait SchematiX
SchematiX développe un générateur de schémas d’armoires électriques, destiné à la GTB et au CVC, au tertiaire et à l’irrigation. On ne dessine pas folio par folio : on décrit l’affaire dans un formulaire — l’alimentation, les départs, les entrées et sorties de l’automate, les équipements — et le dossier est généré.
L’intérêt d’un partenaire à taille humaine, c’est le circuit court : quand une contrainte apparaît sur une armoire, elle remonte directement à ceux qui développent l’outil. C’est aussi SchematiX qui a réalisé ce site.
Vous fabriquez des armoires et vous dessinez encore vos schémas à la main ? Allez voir.
Partenaire technique de ARMOIRE REGULATION.
